OS - Lab 7: File System and Shell

Operating Systems (H) @ Fudan University, fall 2020.

源码地址

hakula139 / xv6-armv8 at lab7

实验简介

参见

hakula139 / xv6-armv8 / docs / lab7.md - GitHub

实验报告

1 文件系统

实验目标

请实现文件系统，本实验中的文件系统遵循 xv6 的设计，你也可以从 0 开始设计属于你的文件系统。如果你的文件系统不同于 xv6 的话，请修改 user/src/mkfs。你需要添加测试证明你实现的文件系统可以读取到你打包的文件，在数量、内容上是正确的。

1.0 总览

文件系统的整体架构参考 xv6 的设计，其 7 层架构如图所示。以下我们将自底向上依次进行阐述。

1.1 Disk

第 1 层是磁盘驱动，作为物理磁盘的抽象层，为操作系统提供了读写磁盘块的方法。我们已在 Lab 6 时在 kern/sd.c 中实现，详见 Lab 6 第 2 节。

在这一层中，我们提供了以下方法：

sd_init：初始化 SD 卡并解析主引导记录
sd_intr：处理 SD 卡设备中断
sd_rw：读写 SD 卡磁盘块

1.2 Buffer cache

第 2 层是磁盘块缓存，用于将磁盘块缓存到内存中，从而加速磁盘读写。我们已在 Lab 6 时在 kern/bio.c 中实现，详见 Lab 6 第 1 节。

在这一层中，我们提供了以下方法：

binit：初始化 buf 队列 bcache
bread：从磁盘读取 buf 到内存
bwrite：将 buf 从内存写入磁盘
brelse：释放一个不在使用中的 buf
bpin：将 buf 的引用数加 1，其中引用数表示当前正在等待此 buf 的设备数量
bunpin：将 buf 的引用数减 1

1.3 Logging

第 3 层是磁盘改动日志，用于维护文件系统的崩溃一致性（crash consistency），确保写磁盘的事务是原子（atomic）的。我们将在 kern/log.c 中实现。

在这一层中，我们提供了以下方法：

initlog：初始化 log
log_write：作为 bwrite 的代理，在 log 中记录需要被写入磁盘的 block 的标号，并标记为 dirty，之后统一写入
begin_op：开始文件系统调用
end_op：结束文件系统调用

1.3.1 `initlog`

函数 initlog 的主要工作是根据 super block 中的信息对 log 进行初始化，然后调用函数 recover_from_log，根据 log header 恢复崩溃前未写入到磁盘的数据。

kern/log.c
void
initlog(int dev)
{
    if (sizeof(struct logheader) >= BSIZE)
        panic("\tinitlog: logheader is too big.\n");

    struct superblock sb;
    initlock(&log.lock, "log");
    readsb(dev, &sb);
    log.start = sb.logstart;
    log.size = sb.nlog;
    log.dev = dev;
    recover_from_log();
    cprintf("initlog: success.\n");
}

其中，super block 保存了磁盘的布局信息，详见注释：

inc/fs.h
/*
 * Disk layout:
 * [boot block | super block | log | inode blocks | free bit map | data blocks]
 *
 * mkfs computes the super block and builds an initial file system.
 * The super block describes the disk layout:
 */
struct superblock {
    uint32_t size;        // Size of file system image (blocks)
    uint32_t nblocks;     // Number of data blocks
    uint32_t ninodes;     // Number of inodes
    uint32_t nlog;        // Number of log blocks
    uint32_t logstart;    // Block number of first log block
    uint32_t inodestart;  // Block number of first inode block
    uint32_t bmapstart;   // Block number of first free map block
};

我们先调用函数 readsb 读取 super block。

kern/fs.c
/*
 * Read the super block.
 */
void
readsb(int dev, struct superblock* sb)
{
    struct buf* b = bread(dev, 1);
    memmove(sb, b->data, sizeof(*sb));
    brelse(b);
}

然后我们利用 super block 中的信息初始化 log，其中 log 的结构如下所示：

kern/log.c
/*
 * Contents of the header block, used for both the on-disk header block
 * and to keep track in memory of logged block # before commit.
 */
struct logheader {
    int n;
    int block[LOGSIZE];
};

struct log {
    struct spinlock lock;
    int start;
    int size;
    int outstanding;  // How many FS sys calls are executing.
    int committing;   // In commit(), please wait.
    int dev;
    struct logheader lh;
} log;

这里 log header 保存的是已 commit 的 block 的标号。

log 初始化完毕后，我们调用函数 recover_from_log 进行磁盘的恢复工作，以维护磁盘的崩溃一致性。

函数 recover_from_log 首先调用函数 read_head 将磁盘中的 log header 读取到内存，然后调用函数 install_trans 根据 log header 将已 commit 的 block 写入到磁盘，最后清空内存中的 log header，并调用函数 write_head 清空磁盘中的 log header。

kern/log.c
static void
recover_from_log()
{
    read_head();
    install_trans();  // if committed, copy from log to disk
    log.lh.n = 0;
    write_head();  // clear the log
}

具体来说，函数 read_head 先读取磁盘中的 log header，并将其复制到内存中的 log 结构里。

kern/log.c
/*
 * Read the log header from disk into the in-memory log header.
 */
static void
read_head()
{
    struct buf* buf = bread(log.dev, log.start);
    struct logheader* lh = (struct logheader*)(buf->data);
    log.lh.n = lh->n;
    for (int i = 0; i < log.lh.n; ++i) log.lh.block[i] = lh->block[i];
    brelse(buf);
}

随后，函数 install_trans 根据 log header 中 block 的标号，将磁盘中已 commit 但还未写入到磁盘的 block 的内容复制到一个 buf 里，然后将它写入到磁盘。

kern/log.c
/*
 * Copy committed blocks from log to their home location.
 */
static void
install_trans()
{
    for (int i = 0; i < log.lh.n; ++i) {
        struct buf* log_buf = bread(log.dev, log.start + i + 1);
        struct buf* dst_buf = bread(log.dev, log.lh.block[i]);
        memmove(dst_buf->data, log_buf->data, BSIZE);
        brelse(log_buf);
        bwrite(dst_buf);
        brelse(dst_buf);
    }
}

最后，将内存中的 log header 清空，并调用函数 write_head 将其写入到磁盘，从而将磁盘中的 log header 也清空。

kern/log.c
/*
 * Write in-memory log header to disk.
 * This is the true point at which the
 * current transaction commits.
 */
static void
write_head()
{
    struct buf* buf = bread(log.dev, log.start);
    struct logheader* lh = (struct logheader*)(buf->data);
    lh->n = log.lh.n;
    for (int i = 0; i < log.lh.n; ++i) lh->block[i] = log.lh.block[i];
    bwrite(buf);
    brelse(buf);
}

1.3.2 `log_write`

函数 log_write 的主要工作是在内存中的 log header 里记录需要被写入磁盘的 block 的标号，并标记这个 block 对应的 buf 为 dirty，以固定在 bcache 中，不会因 LRU 算法被意外淘汰。这些 block 将在之后被统一连续写入磁盘，从而提高效率。

kern/log.c
/*
 * Caller has modified b->data and is done with the buffer.
 * Record the block number and pin in the cache with B_DIRTY.
 * commit() / write_log() will do the disk write.
 *
 * log_write() replaces bwrite(); a typical use is:
 *   bp = bread(...)
 *   modify bp->data[]
 *   log_write(bp)
 *   brelse(bp)
 */
void
log_write(struct buf* b)
{
    if (log.lh.n >= LOGSIZE || log.lh.n >= log.size - 1)
        panic("\tlog_write: transaction is too big.\n");
    if (log.outstanding < 1) panic("\tlog_write: outside of transaction.\n");

    acquire(&log.lock);
    int i = 0;
    for (; i < log.lh.n; ++i) {
        if (log.lh.block[i] == b->blockno) break;  // log absorption
    }
    if (i == log.lh.n) {
        log.lh.block[i] = b->blockno;
        ++log.lh.n;
    }
    b->flags |= B_DIRTY;  // prevent eviction
    release(&log.lock);
}

这里引入了 absorption 的优化机制。当在一个事务中多次写入同一个 block 时，在 log header 中仅记录一次这个 block 的标号，从而节省 log header 的空间，并提高效率。

1.3.3 `begin_op`

函数 begin_op 的主要工作是在事务开始前，等待 log 空闲（不处于正在 commit 的状态）且可用（log header 有足够的空间保存新的待写 block 的标号），然后才允许开始本次文件系统调用。

kern/log.c
/*
 * Called at the start of each FS system call.
 */
void
begin_op()
{
    acquire(&log.lock);
    while (1) {
        if (log.committing) {
            sleep(&log, &log.lock);
        } else if (log.lh.n + (log.outstanding + 1) * MAXOPBLOCKS > LOGSIZE) {
            // This op might exhaust log space; wait for commit.
            sleep(&log, &log.lock);
        } else {
            ++log.outstanding;
            release(&log.lock);
            break;
        }
    }
}

1.3.4 `end_op`

函数 end_op 的主要工作是在事务结束后，将 log header 中标记的 block 统一连续写入磁盘，并唤醒函数 begin_op 中等待 log 空闲且可用的文件系统调用。

kern/log.c
/*
 * Called at the end of each FS system call.
 * Commits if this was the last outstanding operation.
 */
void
end_op()
{
    int do_commit = 0;

    acquire(&log.lock);
    --log.outstanding;
    if (log.committing) panic("\tend_op: log is committing.\n");
    if (!log.outstanding) {
        do_commit = 1;
        log.committing = 1;
    } else {
        // begin_op() may be waiting for log space, and decrementing
        // log.outstanding has decreased the amount of reserved space.
        wakeup(&log);
    }
    release(&log.lock);

    if (do_commit) {
        commit();
        acquire(&log.lock);
        log.committing = 0;
        wakeup(&log);
        release(&log.lock);
    }
}

具体来说，先判断当前事务是否已结束（即 outstanding 的系统调用数量为 0）。如果是，则调用函数 commit 进行写磁盘操作。

函数 commit 首先调用函数 write_log 将待 commit 的 block 写入到磁盘中 log 对应的位置，接着调用函数 write_head 将内存中的 log header 写入到磁盘，然后调用函数 install_trans 根据 log header 将已 commit 的 block 写入到磁盘，最后清空内存中的 log header，并调用函数 write_head 清空磁盘中的 log header。

kern/log.c
static void
commit()
{
    if (log.lh.n > 0) {
        write_log();
        write_head();
        install_trans();
        log.lh.n = 0;
        write_head();  // erase the transaction from the log
    }
}

具体来说，函数 write_log 根据 log header 中 block 的标号，将待 commit 的 block 写入到磁盘中 log 对应的位置。

kern/log.c
/*
 * Copy modified blocks from cache to log.
 */
static void
write_log()
{
    for (int i = 0; i < log.lh.n; ++i) {
        struct buf* log_buf = bread(log.dev, log.start + i + 1);
        struct buf* cache_buf = bread(log.dev, log.lh.block[i]);
        memmove(log_buf->data, cache_buf->data, BSIZE);
        brelse(cache_buf);
        bwrite(log_buf);
        brelse(log_buf);
    }
}

随后，函数 write_head 将内存中的 log header 写入到磁盘，此时事务被 commit。

kern/log.c
/*
 * Write in-memory log header to disk.
 * This is the true point at which the
 * current transaction commits.
 */
static void
write_head()
{
    struct buf* buf = bread(log.dev, log.start);
    struct logheader* lh = (struct logheader*)(buf->data);
    lh->n = log.lh.n;
    for (int i = 0; i < log.lh.n; ++i) lh->block[i] = log.lh.block[i];
    bwrite(buf);
    brelse(buf);
}

之后的写磁盘过程同 1.3.1 节中函数 recover_from_log 的后半段。

1.4 Inode

第 4 层是索引节点（inode），包含了文件的元信息，用于描述文件系统对象。我们将在 kern/fs.c 中实现。

在这一层中，我们提供了以下方法：

iinit：初始化 inode 和 icache
ialloc：分配一个 inode
iupdate：将内存中的 inode 写入到磁盘
idup：将 inode 的引用数加 1，其中引用数表示当前内存中指向这个 inode 的指针数量
ilock：给 inode 加锁，需要时从磁盘中读取 inode
iunlock：给 inode 解锁
iput：当 inode 的引用数为 1 时，清空并释放该 inode，否则将其引用数减 1
iunlockput：iunlock + iput 的别名
stati：复制 inode 的元数据到 stat
readi：从 inode 中读取数据
writei：写入数据到 inode

1.4.1 `iinit`

函数 iinit 的主要工作是初始化 icache 和 inode 的锁。

kern/fs.c
void
iinit(int dev)
{
    initlock(&icache.lock, "icache");
    for (int i = 0; i < NINODE; ++i)
        initsleeplock(&icache.inode[i].lock, "inode");

    readsb(dev, &sb);
    cprintf(
        "super block: size %d nblocks %d ninodes %d nlog %d logstart %d inodestart %d bmapstart %d\n",
        sb.size, sb.nblocks, sb.ninodes, sb.nlog, sb.logstart, sb.inodestart,
        sb.bmapstart);
    cprintf("iinit: success.\n");
}

其中，icache 的结构如下所示：

kern/fs.c
struct {
    struct spinlock lock;
    struct inode inode[NINODE];
} icache;

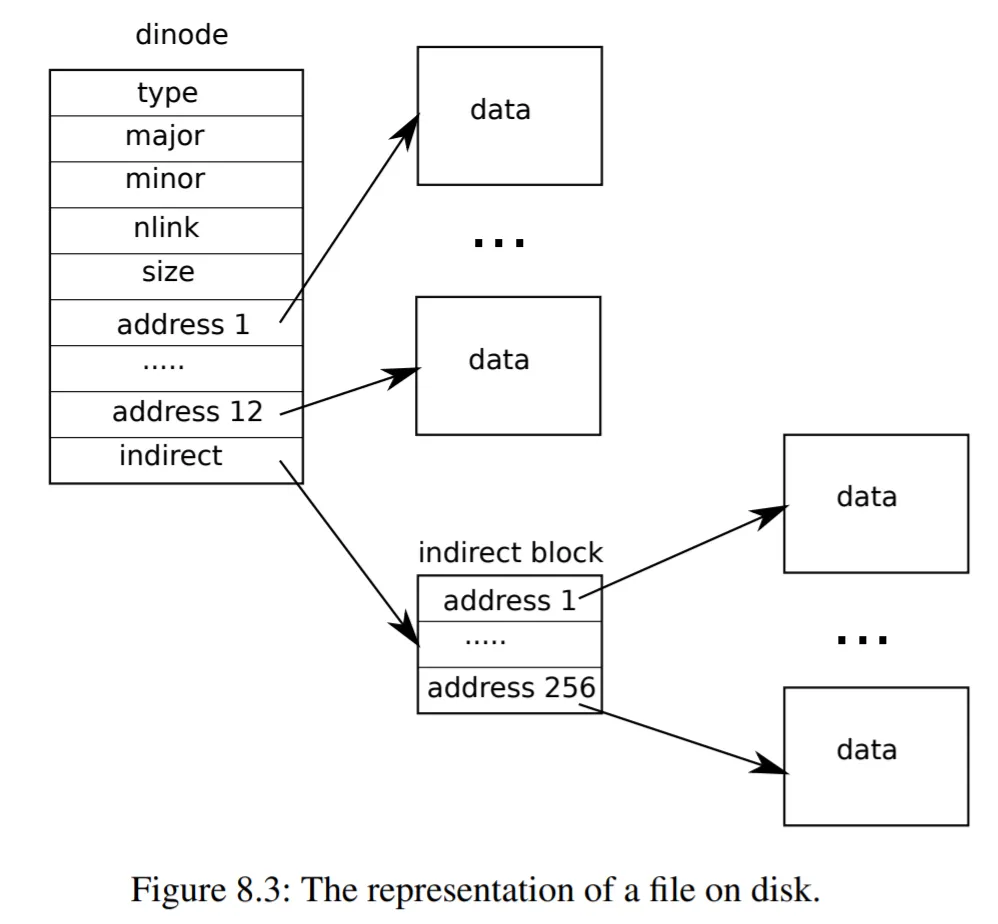

inode 的结构如下所示：

inc/file.h
/*
 * In-memory copy of an inode.
 */
struct inode {
    uint32_t dev;           // Device number
    uint32_t inum;          // Inode number
    int ref;                // Reference count
    struct sleeplock lock;  // Protects everything below here
    int valid;              // Inode has been read from disk?

    uint16_t type;  // Copy of disk inode
    uint16_t major;
    uint16_t minor;
    uint16_t nlink;
    uint32_t size;
    uint32_t addrs[NDIRECT + 1];
};

1.4.2 `ialloc`

函数 ialloc 的主要工作是在磁盘中找到一个未分配的 inode（type 为 0），然后将它的 type 设置为给定的文件类型，表示已分配，最后调用函数 iget，返回这个 inode 在内存中的拷贝。

kern/fs.c
/*
 * Allocate an inode on device dev.
 *
 * Mark it as allocated by giving it type type.
 * Returns an unlocked but allocated and referenced inode.
 */
struct inode*
ialloc(uint32_t dev, uint16_t type)
{
    for (int inum = 1; inum < sb.ninodes; ++inum) {
        struct buf* bp = bread(dev, IBLOCK(inum, sb));
        struct dinode* dip = (struct dinode*)bp->data + inum % IPB;
        if (!dip->type) {  // a free inode
            memset(dip, 0, sizeof(*dip));
            dip->type = type;
            log_write(bp);  // mark it allocated on the disk
            brelse(bp);
            return iget(dev, inum);
        }
        brelse(bp);
    }
    panic("\tialloc: no inodes.\n");
    return 0;
}

其中，函数 iget 先在 icache 中根据标号（inum）寻找对应的 inode。如果找到，则将其引用数（ref）加 1 并返回，否则在 icache 中回收一个空闲的 cache entry 给这个 inode，将其引用数（ref）设置为 1 并返回。

kern/fs.c
/*
 * Find the inode with number inum on device dev
 * and return the in-memory copy. Does not lock
 * the inode and does not read it from disk.
 */
static struct inode*
iget(uint32_t dev, uint32_t inum)
{
    acquire(&icache.lock);

    // Is the inode already cached?
    struct inode* empty = NULL;
    for (int i = 0; i < NINODE; ++i) {
        struct inode* ip = &icache.inode[i];
        if (ip->ref > 0 && ip->dev == dev && ip->inum == inum) {
            ip->ref++;
            release(&icache.lock);
            return ip;
        }
        if (!empty && !ip->ref) empty = ip;  // remember empty slot
    }

    // Recycle an inode cache entry.
    if (!empty) panic("\tiget: no inodes.\n");

    struct inode* ip = empty;
    ip->dev = dev;
    ip->inum = inum;
    ip->ref = 1;
    ip->valid = 0;
    release(&icache.lock);
    return ip;
}

1.4.3 `iupdate`

函数 iupdate 的主要工作是将内存中的 inode 写入到磁盘。由于我们的 icache 采用直写（write-through）模式，因此每当 inode 有字段被修改，就需要调用一次函数 iupdate 进行写回操作。

kern/fs.c
/*
 * Copy a modified in-memory inode to disk.
 *
 * Must be called after every change to an ip->xxx field
 * that lives on disk, since i-node cache is write-through.
 * Caller must hold ip->lock.
 */
void
iupdate(struct inode* ip)
{
    struct buf* bp = bread(ip->dev, IBLOCK(ip->inum, sb));
    struct dinode* dip = (struct dinode*)bp->data + ip->inum % IPB;
    dip->type = ip->type;
    dip->major = ip->major;
    dip->minor = ip->minor;
    dip->nlink = ip->nlink;
    dip->size = ip->size;
    memmove(dip->addrs, ip->addrs, sizeof(ip->addrs));
    log_write(bp);
    brelse(bp);
}

1.4.4 `idup`

函数 idup 的主要工作是将 inode 的引用数加 1，其中引用数表示当前内存中指向这个 inode 的指针数量。

kern/fs.c
/*
 * Increment reference count for ip.
 * Returns ip to enable ip = idup(ip1) idiom.
 */
struct inode*
idup(struct inode* ip)
{
    acquire(&icache.lock);
    ip->ref++;
    release(&icache.lock);
    return ip;
}

1.4.5 `ilock`

函数 ilock 的主要工作是给指定的 inode 加锁。如果当前 inode 不在内存中（即 valid 为 0），则从磁盘中读取，并将 valid 设置为 1。

kern/fs.c
/*
 * Lock the given inode.
 * Reads the inode from disk if necessary.
 */
void
ilock(struct inode* ip)
{
    if (!ip || ip->ref < 1) panic("\tilock: invalid inode.\n");

    acquiresleep(&ip->lock);
    if (!ip->valid) {
        struct buf* bp = bread(ip->dev, IBLOCK(ip->inum, sb));
        struct dinode* dip = (struct dinode*)bp->data + ip->inum % IPB;
        ip->type = dip->type;
        if (!ip->type) {
            brelse(bp);
            panic("\tilock: no type.\n");
        }
        ip->major = dip->major;
        ip->minor = dip->minor;
        ip->nlink = dip->nlink;
        ip->size = dip->size;
        memmove(ip->addrs, dip->addrs, sizeof(ip->addrs));
        ip->valid = 1;
        brelse(bp);
    }
}

1.4.6 `iunlock`

函数 iunlock 的主要工作是给指定的 inode 解锁。

kern/fs.c
/*
 * Unlock the given inode.
 */
void
iunlock(struct inode* ip)
{
    if (!ip || !holdingsleep(&ip->lock) || ip->ref < 1)
        panic("\tiunlock: invalid inode.\n");
    releasesleep(&ip->lock);
}

1.4.7 `iput`

函数 iput 的主要工作是当 inode 的引用数为 1 时，调用函数 itrunc 清空并释放该 inode 的内容，然后调用函数 iupdate 更新磁盘中的 inode。否则将其引用数减 1。

kern/fs.c
/*
 * Drop a reference to an in-memory inode.
 *
 * If that was the last reference, the inode cache entry can
 * be recycled.
 * If that was the last reference and the inode has no links
 * to it, free the inode (and its content) on disk.
 * All calls to iput() must be inside a transaction in
 * case it has to free the inode.
 */
void
iput(struct inode* ip)
{
    acquire(&icache.lock);
    if (ip->ref == 1 && ip->valid && !ip->nlink) {
        // ip->ref == 1 means no other process can have ip locked,
        // so this acquiresleep() won't block (or deadlock).
        acquiresleep(&ip->lock);
        release(&icache.lock);

        // inode has no links and no other references: truncate and free.
        itrunc(ip);
        ip->type = 0;
        iupdate(ip);
        ip->valid = 0;

        releasesleep(&ip->lock);
        acquire(&icache.lock);
    }

    ip->ref--;
    release(&icache.lock);
}

这里函数 itrunc 用于清空 inode 的内容，包括 NDIRECT 个直接索引磁盘块（direct block）和 NINDIRECT 个间接索引磁盘块（indirect block）。

kern/fs.c
/*
 * Truncate inode (discard contents).
 *
 * Only called when the inode has no links
 * to it (no directory entries referring to it)
 * and has no in-memory reference to it (is
 * not an open file or current directory).
 */
static void
itrunc(struct inode* ip)
{
    for (int i = 0; i < NDIRECT; ++i) {
        if (ip->addrs[i]) {
            bfree(ip->dev, ip->addrs[i]);
            ip->addrs[i] = 0;
        }
    }

    if (ip->addrs[NDIRECT]) {
        struct buf* bp = bread(ip->dev, ip->addrs[NDIRECT]);
        uint32_t* a = (uint32_t*)bp->data;
        for (int j = 0; j < NINDIRECT; ++j) {
            if (a[j]) bfree(ip->dev, a[j]);
        }
        brelse(bp);
        bfree(ip->dev, ip->addrs[NDIRECT]);
        ip->addrs[NDIRECT] = 0;
    }

    ip->size = 0;
    iupdate(ip);
}

其中，函数 bfree 用于释放一个 block，将其在 bitmap 中标记为未使用。

kern/fs.c
/*
 * Free a disk block.
 */
static void
bfree(int dev, uint32_t b)
{
    struct buf* bp = bread(dev, BBLOCK(b, sb));
    int bi = b % BPB;
    int m = 1 << (bi % 8);
    if (!(bp->data[bi / 8] & m)) panic("\tbfree: freeing a free block.\n");
    bp->data[bi / 8] &= ~m;
    log_write(bp);
    brelse(bp);
}

1.4.8 `iunlockput`

函数 iunlockput 是 iunlock + iput 的别名。

kern/fs.c
/*
 * Common idiom: unlock, then put.
 */
void
iunlockput(struct inode* ip)
{
    iunlock(ip);
    iput(ip);
}

1.4.9 `stati`

函数 stati 的主要工作是复制 inode 的元数据（metadata）到 stat 结构，届时用户程序可以通过 stat 系统调用读取。

kern/fs.c
/*
 * Copy stat information from inode.
 * Caller must hold ip->lock.
 */
void
stati(struct inode* ip, struct stat* st)
{
    // FIXME: Support other fields in stat.
    st->st_dev = ip->dev;
    st->st_ino = ip->inum;
    st->st_nlink = ip->nlink;
    st->st_size = ip->size;

    switch (ip->type) {
    case T_FILE: st->st_mode = S_IFREG; break;
    case T_DIR: st->st_mode = S_IFDIR; break;
    case T_DEV: st->st_mode = 0; break;
    default: panic("\tstati: unexpected stat type %d.\n", ip->type);
    }
}

1.4.10 `readi`

函数 readi 的主要工作是从 inode 中读取数据。具体来说，先确保数据的读取范围在文件内，然后利用函数 bmap 定位文件中 block 的地址并读取到 buf，接着将数据从 buf 复制到目标地址 dst，最后返回成功读取的 block 数量。

kern/fs.c
/*
 * Read data from inode.
 * Caller must hold ip->lock.
 */
ssize_t
readi(struct inode* ip, char* dst, size_t off, size_t n)
{
    if (ip->type == T_DEV) {
        if (ip->major < 0 || ip->major >= NDEV || !devsw[ip->major].read)
            return -1;
        return devsw[ip->major].read(ip, dst, n);
    }

    if (off > ip->size || off + n < off) return -1;
    if (off + n > ip->size) n = ip->size - off;

    for (size_t tot = 0, m = 0; tot < n; tot += m, off += m, dst += m) {
        struct buf* bp = bread(ip->dev, bmap(ip, off / BSIZE));
        m = min(n - tot, BSIZE - off % BSIZE);
        memmove(dst, bp->data + off % BSIZE, m);
        brelse(bp);
    }
    return n;
}

这里函数 bmap 根据 block 的标号找到其对应的地址并返回，其中 direct block 的地址位于数组 ip->addrs 中，indirect block 的地址位于 ip->addrs[NDIRECT] 指向的 block 所保存的数组中。如果发现找不到对应的 block，则调用函数 balloc 分配一个新的 block。

kern/fs.c
/*
 * Inode content
 *
 * The content (data) associated with each inode is stored
 * in blocks on the disk. The first NDIRECT block numbers
 * are listed in ip->addrs[].  The next NINDIRECT blocks are
 * listed in block ip->addrs[NDIRECT].
 *
 * Return the disk block address of the nth block in inode ip.
 * If there is no such block, bmap allocates one.
 */
static uint32_t
bmap(struct inode* ip, uint32_t bn)
{
    if (bn < NDIRECT) {
        // Load direct block, allocating if necessary.
        uint32_t addr = ip->addrs[bn];
        if (!addr) ip->addrs[bn] = addr = balloc(ip->dev);
        return addr;
    }
    bn -= NDIRECT;

    if (bn < NINDIRECT) {
        // Load indirect block, allocating if necessary.
        uint32_t addr = ip->addrs[NDIRECT];
        if (!addr) ip->addrs[NDIRECT] = addr = balloc(ip->dev);
        struct buf* bp = bread(ip->dev, addr);
        uint32_t* a = (uint32_t*)bp->data;
        addr = a[bn];
        if (!addr) {
            a[bn] = addr = balloc(ip->dev);
            log_write(bp);
        }
        brelse(bp);
        return addr;
    }
    panic("\tbmap: out of range.\n");
    return 0;
}

其中，函数 balloc 根据 block 在 bitmap 中所对应的位，遍历所有 block 找到一个可用的 block，将其在 bitmap 中标记为使用中，并调用函数 bzero 清空此 block。

kern/fs.c
/*
 * Allocate a zeroed disk block.
 */
static uint32_t
balloc(uint32_t dev)
{
    for (int b = 0; b < sb.size; b += BPB) {
        struct buf* bp = bread(dev, BBLOCK(b, sb));
        for (int bi = 0; bi < BPB && b + bi < sb.size; ++bi) {
            int m = 1 << (bi % 8);
            if (!(bp->data[bi / 8] & m)) {  // Is block free?
                bp->data[bi / 8] |= m;      // Mark block in use.
                log_write(bp);
                brelse(bp);
                bzero(dev, b + bi);
                return b + bi;
            }
        }
        brelse(bp);
    }
    panic("\tballoc: out of blocks.\n");
    return 0;
}

函数 bzero 用于清空一个 block。

kern/fs.c
/*
 * Zero a block.
 */
static void
bzero(int dev, int bno)
{
    struct buf* b = bread(dev, bno);
    memset(b->data, 0, BSIZE);
    log_write(b);
    brelse(b);
}

1.4.11 `writei`

函数 writei 的主要工作是写入数据到 inode。具体来说，先确保数据的写入起始地址在文件内，且写入结束地址不超过最大文件大小 MAXFILE * BSIZE，然后利用函数 bmap 定位文件中 block 的地址并读取到 buf，接着将数据从源地址 src 复制到 buf，并调用函数 log_write 加入写磁盘队列，最后返回成功写入的 block 数量。其中，如果写入的 block 数量超过文件大小，文件将自动扩容，最后需要更新此文件的大小，并调用函数 iupdate 写入到磁盘。

kern/fs.c
/*
 * Write data to inode.
 * Caller must hold ip->lock.
 */
ssize_t
writei(struct inode* ip, char* src, size_t off, size_t n)
{
    if (ip->type == T_DEV) {
        if (ip->major < 0 || ip->major >= NDEV || !devsw[ip->major].write)
            return -1;
        return devsw[ip->major].write(ip, src, n);
    }

    if (off > ip->size || off + n < off) return -1;
    if (off + n > MAXFILE * BSIZE) return -1;

    for (size_t tot = 0, m = 0; tot < n; tot += m, off += m, src += m) {
        struct buf* bp = bread(ip->dev, bmap(ip, off / BSIZE));
        m = min(n - tot, BSIZE - off % BSIZE);
        memmove(bp->data + off % BSIZE, src, m);
        log_write(bp);
        brelse(bp);
    }

    if (n > 0 && off > ip->size) {
        ip->size = off;
        iupdate(ip);
    }
    return n;
}

1.5 Directory

第 5 层是目录，用于组织文件系统的层次结构（hierarchy）。TA 已在 kern/fs.c 中实现，由于时间有限，这里就不详细阐述了。

在这一层中，我们提供了以下方法：

namecmp：按字典序比较两个目录名的大小
dirlookup：在一个目录下查找指定名称的文件夹
dirlink：在一个目录下新建指定名称的文件夹

1.6 Pathname

第 6 层是路径，用于以字符串表示一个文件或文件夹在文件系统中的位置。TA 已在 kern/fs.c 中实现，由于时间有限，这里就不详细阐述了。

在这一层中，我们提供了以下方法：

namei：查找指定路径的文件或文件夹
nameiparent：查找指定路径的父文件夹

1.7 File descriptor

第 7 层是文件描述符，以非负整数的形式，表示一个已打开文件（或管道、socket 等，一切皆文件！）的引用。内核为每个进程维护了一个进程级文件表（file table），同时在全局维护了一个系统级文件表（global file table，或 ftable），包含了所有打开的文件，文件描述符实际就是这个表的索引。我们将在 kern/file.c 中实现。由于时间有限，我们目前仅支持普通文件。

在这一层中，我们提供了以下方法：

file_init：初始化 ftable
file_alloc：分配一个新文件
file_dup：将文件的引用数加 1
file_close：将文件的引用数减 1，当引用数降到 0 时关闭文件
file_stat：读取文件的元数据
file_read：从文件读取数据
file_write：写入数据到文件

1.7.1 `file_init`

函数 file_init 的主要工作是初始化 ftable 的锁。

kern/file.c
void
file_init()
{
    initlock(&ftable.lock, "ftable");
}

其中，ftable 的结构如下所示：

kern/file.c
struct {
    struct spinlock lock;
    struct file file[NFILE];
} ftable;

file 的结构如下所示：

inc/file.h
struct file {
    enum { FD_NONE, FD_PIPE, FD_INODE } type;
    int ref;
    char readable;
    char writable;
    struct pipe* pipe;
    struct inode* ip;
    size_t off;
};

1.7.2 `file_alloc`

函数 file_alloc 的主要工作是在 ftable 中找到一个未使用的文件（ref 为 0），然后将它标记为使用中并返回。

kern/file.c
/*
 * Allocate a file structure.
 */
struct file*
file_alloc()
{
    acquire(&ftable.lock);
    for (struct file* f = ftable.file; f < ftable.file + NFILE; ++f) {
        if (!f->ref) {
            f->ref = 1;
            release(&ftable.lock);
            return f;
        }
    }
    release(&ftable.lock);
    return NULL;
}

1.7.3 `file_dup`

函数 file_dup 的主要工作是将文件的引用数加 1，表示创建一个此文件的引用拷贝。

kern/file.c
/*
 * Increment ref count for file f.
 */
struct file*
file_dup(struct file* f)
{
    acquire(&ftable.lock);
    if (f->ref < 1) panic("\tfile_dup: invalid file.\n");
    f->ref++;
    release(&ftable.lock);
    return f;
}

1.7.4 `file_close`

函数 file_close 的主要工作是将文件的引用数减 1，当引用数降到 0 时，对于普通文件，调用函数 iput 关闭文件。

kern/file.c
/*
 * Close file f. (Decrement ref count, close when reaches 0.)
 */
void
file_close(struct file* f)
{
    acquire(&ftable.lock);
    if (f->ref < 1) panic("\tfile_close: invalid file.\n");
    if (--f->ref > 0) {
        release(&ftable.lock);
        return;
    }

    struct file ff = *f;
    f->ref = 0;
    f->type = FD_NONE;
    release(&ftable.lock);

    if (ff.type == FD_INODE) {
        begin_op();
        iput(ff.ip);
        end_op();
    } else {
        panic("\tfile_close: unsupported type.\n");
    }
}

1.7.5 `file_stat`

函数 file_stat 的主要工作是调用函数 stati 读取文件的元数据。

kern/file.c
/*
 * Get metadata about file f.
 */
int
file_stat(struct file* f, struct stat* st)
{
    if (f->type == FD_INODE) {
        ilock(f->ip);
        stati(f->ip, st);
        iunlock(f->ip);
        return 0;
    }
    return -1;
}

1.7.6 `file_read`

函数 file_read 的主要工作是对于普通文件，调用函数 readi 从文件中读取数据。

kern/file.c
/*
 * Read from file f.
 */
ssize_t
file_read(struct file* f, char* addr, ssize_t n)
{
    if (!f->readable) return -1;
    if (f->type == FD_INODE) {
        ilock(f->ip);
        int r = readi(f->ip, addr, f->off, n);
        if (r > 0) f->off += r;
        iunlock(f->ip);
        return r;
    }
    panic("\tfile_read: unsupported type.\n");
    return 0;
}

1.7.7 `file_write`

函数 file_write 的主要工作是对于普通文件，调用函数 writei 写入数据到文件。

kern/file.c
/*
 * Write to file f.
 */
ssize_t
file_write(struct file* f, char* addr, ssize_t n)
{
    if (!f->writable) return -1;
    if (f->type == FD_INODE) {
        // Write a few blocks at a time to avoid exceeding the maximum log
        // transaction size, including i-node, indirect block, allocation
        // blocks, and 2 blocks of slop for non-aligned writes. This really
        // belongs lower down, since writei() might be writing a device like the
        // console.
        int max = ((MAXOPBLOCKS - 4) / 2) * 512;
        int i = 0;
        while (i < n) {
            int n1 = n - i;
            if (n1 > max) n1 = max;

            begin_op();
            ilock(f->ip);
            int r = writei(f->ip, addr + i, f->off, n1);
            if (r > 0) f->off += r;
            iunlock(f->ip);
            end_op();

            if (r < 0) break;
            if (r != n1) panic("\tfile_write: partial data written.\n");
            i += r;
        }
        return i == n ? n : -1;
    }
    panic("\tfile_write: unsupported type.\n");
    return 0;
}

2 系统调用

实验目标

请修改 syscall.c 以及 trapasm.S 来接上 musl，或者修改 Makefile 并搬运 xv6 的简易 libc，从而允许用户态程序通过调用系统调用来操作文件系统。

接上 musl 后，我们对系统调用的细节进行了一些修改。以下我们将以初始化程序 user/initcode.S 为例，简单梳理一下用户程序进行系统调用的全过程。

2.1 `initcode.S`

这里我们引入了 musl 的 syscall.h，其中包含了 libc 中所有系统调用所对应的 system call number 的定义，例如系统调用 sys_exec 对应的 system call number 就是 SYS_execve（其值为 221）。

对于 AArch64 架构来说，发起系统调用时，用户程序先将参数地址保存到通用寄存器 X0 ~ X5 里，再将系统调用对应的 system call number 保存到寄存器 X8 里，最后通过 svc 指令陷入内核态。¹

user/initcode.S
/* exec(init, argv) */
start:
    ldr     x0, =init
    ldr     x1, =argv
    mov     x8, #SYS_execve
    svc     0x00

/* char init[] = "/init\0"; */
init:
    .string "/init\0"

/* char *argv[] = { init, 0 }; */
.p2align 4
argv:
    .word init
    .word 0
    .word 0
    .word 0

2.2 `trapasm.S`

陷入内核态前，需要先构建 trap frame 结构。这里我们在原有寄存器的基础上，新增了 musl 需要用到的两个寄存器 Q0 和 TPIDR_EL0。

kern/trapasm.S
/* Save Q0 and TPIDR_EL0 to placate musl. */
str q0, [sp, #-16]!
mrs x4, tpidr_el0
stp xzr, x4, [sp, #-16]!

其中，零寄存器 xzr 用于填充空位，以保持 16 bytes 对齐。

新的 trap frame 结构如下所示：

inc/trap.h
struct trapframe {
    // Additional registers used to support musl
    uint64_t _padding;  // for 16-byte aligned
    uint64_t tpidr_el0;
    __uint128_t q0;

    // Special Registers
    uint64_t sp_el0;    // Stack Pointer
    uint64_t spsr_el1;  // Program Status Register
    uint64_t elr_el1;   // Exception Link Register

    // General-Purpose Registers
    uint64_t x0;
    uint64_t x1;
    uint64_t x2;
    uint64_t x3;
    uint64_t x4;
    uint64_t x5;
    uint64_t x6;
    uint64_t x7;
    uint64_t x8;
    uint64_t x9;
    uint64_t x10;
    uint64_t x11;
    uint64_t x12;
    uint64_t x13;
    uint64_t x14;
    uint64_t x15;
    uint64_t x16;
    uint64_t x17;
    uint64_t x18;
    uint64_t x19;
    uint64_t x20;
    uint64_t x21;
    uint64_t x22;
    uint64_t x23;
    uint64_t x24;
    uint64_t x25;
    uint64_t x26;
    uint64_t x27;
    uint64_t x28;
    uint64_t x29;  // Frame Pointer
    uint64_t x30;  // Procedure Link Register
};

2.3 `trap.c`

随后跳转到函数 trap 入口。在函数 trap 中，我们根据寄存器 ESR (Exception Syndrome Register) 判断当前为系统调用，随后调用函数 syscall1，传入 trap frame，并将返回值保存在 trap frame 的寄存器 X0 中。

kern/trap.c
void
trap(struct trapframe* tf)
{
    int ec = resr() >> EC_SHIFT, iss = resr() & ISS_MASK;
    lesr(0);  // Clear esr.
    switch (ec) {
    case EC_UNKNOWN: interrupt(tf); break;
    case EC_SVC64:
        if (!iss) {
            /* Jump to syscall to handle the system call from user process */
            tf->x0 = syscall1(tf);
        } else {
            cprintf("trap: unexpected svc iss 0x%x\n", iss);
        }
        break;
    default: panic("\ttrap: unexpected irq.\n");
    }
}

2.4 `syscall.c`

我们根据之前保存在寄存器 X8 的值，可以得到当前的 system call number。随后利用函数指针表 syscalls，即可进行相应的系统调用。

kern/syscall.c
int
syscall1(struct trapframe* tf)
{
    struct proc* p = thisproc();
    p->tf = tf;
    uint64_t sysno = tf->x8;
    if (sysno >= 0 && sysno < ARRAY_SIZE(syscalls) && syscalls[sysno]) {
        cprintf("syscall: syscall %d from proc %d\n", sysno, p->pid);
        tf->x0 = syscalls[sysno]();
        return tf->x0;
    } else {
        cprintf("syscall: unknown syscall %d from proc %d\n", sysno, p->pid);
        while (1) {}
        return -1;
    }
    return 0;
}

函数指针表 syscalls 包含了我们目前已实现的所有系统调用：

inc/types.h
typedef int (*func)();

kern/syscall.c
static func syscalls[] = {
    [SYS_set_tid_address] = sys_gettid,
    [SYS_gettid] = sys_gettid,
    [SYS_ioctl] = sys_ioctl,
    [SYS_rt_sigprocmask] = sys_rt_sigprocmask,
    [SYS_brk] = (func)sys_brk,
    [SYS_execve] = sys_exec,
    [SYS_sched_yield] = sys_yield,
    [SYS_clone] = sys_clone,
    [SYS_wait4] = sys_wait4,
    // FIXME: exit_group should kill every thread in the current thread group.
    [SYS_exit_group] = sys_exit,
    [SYS_exit] = sys_exit,
    [SYS_dup] = sys_dup,
    [SYS_chdir] = sys_chdir,
    [SYS_fstat] = sys_fstat,
    [SYS_newfstatat] = sys_fstatat,
    [SYS_mkdirat] = sys_mkdirat,
    [SYS_mknodat] = sys_mknodat,
    [SYS_openat] = sys_openat,
    [SYS_writev] = (func)sys_writev,
    [SYS_read] = (func)sys_read,
    [SYS_close] = sys_close,
};

由于时间有限，这些系统调用的功能和具体实现这里就不细讲了。函数定义的位置可以参见 syscall1.h 里的注释。

inc/syscall1.h
// kern/syscall1.c

int sys_gettid();
int sys_ioctl();
int sys_rt_sigprocmask();

// kern/sysproc.c

int sys_exec();
int sys_yield();
size_t sys_brk();
int sys_clone();
int sys_wait4();
int sys_exit();

// kern/sysfile.c

int sys_dup();
ssize_t sys_read();
ssize_t sys_write();
ssize_t sys_writev();
int sys_close();
int sys_fstat();
int sys_fstatat();
int sys_openat();
int sys_mkdirat();
int sys_mknodat();
int sys_chdir();

至此，用户程序就完成了一次系统调用。

3 Shell

实验目标

我们已经把 xv6 的 shell 搬运到了 user/src/sh 目录下，但需要实现 brk 系统调用来使用 malloc，你也可以自行实现一个简单的 shell。请在 user/src/cat 中实现 cat 命令并在你的 shell 中执行。

3.1 `cat`

我们引入了 3 个头文件，分别用于：

fcntl.h：打开和关闭文件，对应函数 open 和 close
stdio.h：输出文本到终端，对应函数 printf
unistd.h：各种系统调用，包括函数 read, write, _exit

cat 命令的实质就是从一个文件读取数据，然后写入到另一个文件（默认为终端）。至于文件类型是管道、终端还是普通文件，我们并不关心，因为系统调用的底层已经针对不同的文件类型进行了相应的处理²。cat 命令的完整实现如下³：

user/src/cat/main.c
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>

char buf[512];

void
cat(int fd)
{
    int n = read(fd, buf, sizeof(buf));
    while (n > 0) {
        if (write(1, buf, n) != n) {
            printf("cat: write error.\n");
            return;
        }
    }
    if (n < 0) {
        printf("cat: read error.\n");
        return;
    }
}

int
main(int argc, char* argv[])
{
    if (argc <= 1) _exit(-1);

    for (int i = 1; i < argc; ++i) {
        int fd = open(argv[i], 0);
        if (fd < 0) {
            printf("cat: cannot open %s.\n", argv[i]);
            _exit(-1);
        }
        cat(fd);
        close(fd);
    }
    _exit(0);
}

运行结果

遗憾的是，由于时间有限，代码虽然已全部完成（包括所有系统调用，以及函数 fork, wait, execve 等），但尚未调通。目前系统可以成功进行到初始化程序 initcode.S 完成系统调用，但暂时还不能启动 shell，故障原因仍在排查中。

有机会再继续做吧。

Shell

1	`make && make qemu`

Plain Text

console_init: success.
main: [CPU 3] init started.
alloc_init: success.
proc_init: success.
irq_init: success.
timer_init: success at CPU 3.
file_init: success.
binit: success.
- mbox write: 0x7ccc8
- mbox read: 0x7ccc8
- clock rate: 50000000
- SD base clock rate from mailbox: 50000000
- Reset the card.
- Divisor selected = 104, shift count = 6
- EMMC: Set clock, status 0x1ff0000 CONTROL1: 0xe6807
- Send IX_GO_IDLE_STATE command.
- Send command response: 0
- EMMC: Sending ACMD41 SEND_OP_COND status 1ff0000
- Divisor selected = 2, shift count = 0
- EMMC: Set clock, status 0x1ff0000 CONTROL1: 0xe0207
- EMMC: SD Card Type 2 SC 128Mb UHS-I 0 mfr 170 'XY:QEMU!' r0.1 2/2006, #deadbeef RCA 4567
sd_init: Partition 1: 00 20 21 00 0c 49 01 08 00 08 00 00 00 00 02 00
- Status: 0
- CHS address of first absolute sector: head=32, sector=33, cylinder=0
- Partition type: 12
- CHS address of last absolute sector: head=73, sector=1, cylinder=8
- LBA of first absolute sector: 0x800
- Number of sectors: 131072
sd_init: Partition 2: 00 49 02 08 83 51 01 10 00 08 02 00 00 f8 01 00
- Status: 0
- CHS address of first absolute sector: head=73, sector=2, cylinder=8
- Partition type: 131
- CHS address of last absolute sector: head=81, sector=1, cylinder=16
- LBA of first absolute sector: 0x20800
- Number of sectors: 129024
sd_init: Partition 3: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
- Status: 0
- CHS address of first absolute sector: head=0, sector=0, cylinder=0
- Partition type: 0
- CHS address of last absolute sector: head=0, sector=0, cylinder=0
- LBA of first absolute sector: 0x0
- Number of sectors: 0
sd_init: Partition 4: 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
- Status: 0
- CHS address of first absolute sector: head=0, sector=0, cylinder=0
- Partition type: 0
- CHS address of last absolute sector: head=0, sector=0, cylinder=0
- LBA of first absolute sector: 0x0
- Number of sectors: 0
sd_init: Boot signature: 55 aa
sd_init: success.
proc_alloc: proc 1 success.
user_init: proc 1 (initproc) success.
main: [CPU 3] init success.
main: [CPU 0] init started.
timer_init: success at CPU 0.
main: [CPU 2] init started.
timer_init: success at CPU 2.
main: [CPU 1] init started.
main: [CPU 0] init success.
main: [CPU 2] init success.
timer_init: success at CPU 1.
bget: dev 1 blockno 133121
main: [CPU 1] init success.
super block: size 1000 nblocks 941 ninodes 200 nlog 30 logstart 2 inodestart 32 bmapstart 58
iinit: success.
bget: dev 1 blockno 133121
bget: dev 1 blockno 133122
bget: dev 1 blockno 133122
initlog: success.
syscall: syscall 221 from proc 1
sys_exec: exec '' uargv 0
sys_exec: failed to fetch argument.

测试环境

Ubuntu 18.04.5 LTS (WSL2 5.4.72)
QEMU emulator 5.0.50
GCC 8.4.0 (Target: aarch64-linux-gnu)
GDB 8.2 (Target: aarch64-linux-gnu)
GNU Make 4.1

参考资料

参考了 Stack Overflow 上的回答 [3] [4]。

不过本项目里仅支持普通文件，参见 1.7 节。

mit-pdos / xv6-public / cat.c - GitHub

实验简介

实验报告

1 文件系统

1.0 总览

1.1 Disk

1.2 Buffer cache

1.3 Logging

1.3.1 initlog

1.3.2 log_write

1.3.3 begin_op

1.3.4 end_op

1.4 Inode

1.4.1 iinit

1.4.2 ialloc

1.4.3 iupdate

1.4.4 idup

1.4.5 ilock

1.4.6 iunlock

1.4.7 iput

1.4.8 iunlockput

1.4.9 stati

1.4.10 readi

1.4.11 writei

1.5 Directory

1.6 Pathname

1.7 File descriptor

1.7.1 file_init

1.7.2 file_alloc

1.7.3 file_dup

1.7.4 file_close

1.7.5 file_stat

1.7.6 file_read

1.7.7 file_write

2 系统调用

2.1 initcode.S

2.2 trapasm.S

2.3 trap.c

2.4 syscall.c

3 Shell

3.1 cat

运行结果

测试环境

参考资料

1.3.1 `initlog`

1.3.2 `log_write`

1.3.3 `begin_op`

1.3.4 `end_op`

1.4.1 `iinit`

1.4.2 `ialloc`

1.4.3 `iupdate`

1.4.4 `idup`

1.4.5 `ilock`

1.4.6 `iunlock`

1.4.7 `iput`

1.4.8 `iunlockput`

1.4.9 `stati`

1.4.10 `readi`

1.4.11 `writei`

1.7.1 `file_init`

1.7.2 `file_alloc`

1.7.3 `file_dup`

1.7.4 `file_close`

1.7.5 `file_stat`

1.7.6 `file_read`

1.7.7 `file_write`

2.1 `initcode.S`

2.2 `trapasm.S`

2.3 `trap.c`

2.4 `syscall.c`

3.1 `cat`
