计组 - Lab 1: 单周期 MIPS CPU

32 位单周期 MIPS 指令集 CPU，使用 SystemVerilog 编写。

Introduction to Computer Systems II (H) @ Fudan University, spring 2020.

源码地址

1 MIPS 指令集

1.1 实现指令集

ASM
add     $rd, $rs, $rt                   # [rd] = [rs] + [rt]
sub     $rd, $rs, $rt                   # [rd] = [rs] - [rt]
and     $rd, $rs, $rt                   # [rd] = [rs] & [rt]
or      $rd, $rs, $rt                   # [rd] = [rs] | [rt]
slt     $rd, $rs, $rt                   # [rd] = [rs] < [rt] ? 1 : 0
sll     $rd, $rt, shamt                 # [rd] = [rt] << shamt
srl     $rd, $rt, shamt                 # [rd] = [rt] >> shamt
sra     $rd, $rt, shamt                 # [rd] = [rt] >>> shamt
addi    $rt, $rs, imm                   # [rt] = [rs] + SignImm
andi    $rt, $rs, imm                   # [rt] = [rs] & ZeroImm
ori     $rt, $rs, imm                   # [rt] = [rs] | ZeroImm
slti    $rt, $rs, imm                   # [rt] = [rs] < SignImm ? 1 : 0
lw      $rt, imm($rs)                   # [rt] = [Address]
sw      $rt, imm($rs)                   # [Address] = [rt]
j       label                           # PC = JTA
jal     label                           # [ra] = PC + 4, PC = JTA
jr      $rs                             # PC = [rs]
beq     $rs, $rt, label                 # if ([rs] == [rt]) PC = BTA
bne     $rs, $rt, label                 # if ([rs] != [rt]) PC = BTA
nop                                     # No operation

其中使用的符号释义如下：

符号	释义
`[reg]`	寄存器 `$reg` 中的内容
`imm`	I 类型指令的 16 位立即数字段
`addr`	J 类型指令的 26 位地址字段
`label`	指定指令地址的文本
`SignImm`	32 位符号扩展的立即数：`{{16{imm[15]}}, imm}`
`ZeroImm`	32 位零扩展的立即数：`{16'b0, imm}`
`Address`	`[rs] + SignImm`
`[Address]`	存储器单元 `Address` 地址中的内容
`JTA`	跳转目标地址：`{(PC + 4)[31:28], addr, 2'b0}`
`BTA`	分支目标地址：`PC + 4 + (SignImm << 2)`

1.2 机器码格式

Plain Text

add  : 0000 00ss ssst tttt dddd d--- --10 0000
sub  : 0000 00ss ssst tttt dddd d--- --10 0010
and  : 0000 00ss ssst tttt dddd d--- --10 0100
or   : 0000 00ss ssst tttt dddd d--- --10 0101
slt  : 0000 00ss ssst tttt dddd d--- --10 1010
sll  : 0000 00ss ssst tttt dddd dhhh hh00 0000
srl  : 0000 00-- ---t tttt dddd dhhh hh00 0010
sra  : 0000 00-- ---t tttt dddd dhhh hh00 0011
addi : 0010 00ss ssst tttt iiii iiii iiii iiii
andi : 0011 00ss ssst tttt iiii iiii iiii iiii
ori  : 0011 01ss ssst tttt iiii iiii iiii iiii
slti : 0010 10ss ssst tttt iiii iiii iiii iiii
lw   : 1000 11ss ssst tttt iiii iiii iiii iiii
sw   : 1010 11ss ssst tttt iiii iiii iiii iiii
j    : 0000 10aa aaaa aaaa aaaa aaaa aaaa aaaa
jal  : 0000 11aa aaaa aaaa aaaa aaaa aaaa aaaa
jr   : 0000 00ss sss- ---- ---- ---- --00 1000
beq  : 0001 00ss ssst tttt iiii iiii iiii iiii
bne  : 0001 01ss ssst tttt iiii iiii iiii iiii
nop  : 0000 0000 0000 0000 0000 0000 0000 0000

2 部件构成及分析

2.0 总览

图示为单周期 MIPS CPU 的整体构造。直观起见，先只展示这几个模块。其中 mips 为 CPU 核心，imem 为指令储存器（Instruction Memory），dmem 为数据储存器（Data Memory）。

2.1 `imem`

指令储存器内置了 64 个 32 位寄存器，用于储存指令。

使用时从 $\textrm{A}$ 读入指令地址（范围： $[\mathtt{0x0},\mathtt{0x3F}]$ ），从 $\textrm{RD}$ 输出这个地址中的 32 位指令。

代码见这里。

2.2 `dmem`

数据储存器内置了 64 个 32 位寄存器，用于读写大量数据。其特点是容量大、读写速度慢（相较于寄存器）。

当写使能 $\textrm{WE}$ 为 $$1$$ 时，在时钟上升沿将数据 $\textrm{WD}$ 写入地址 $\textrm{A}$ ；当写使能 $\textrm{WE}$ 为 $$0$$ 时，将地址 $\textrm{A}$ 中的数据读入到 $\textrm{RD}$ 。

代码见这里。

2.3 `mips`

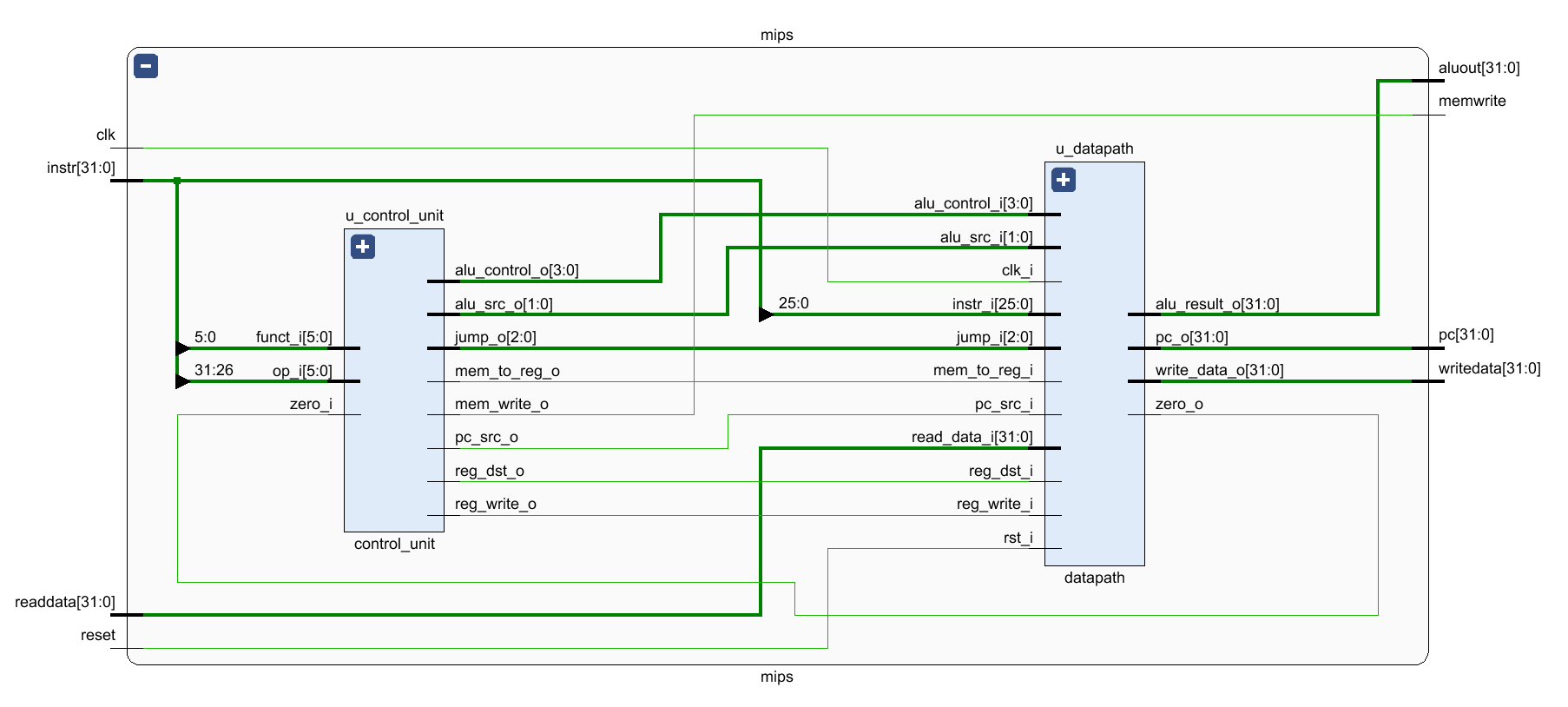

CPU 核心可分为两个部分：control_unit 和 datapath，分别表示控制单元和数据通路。

代码见这里。

2.4 `control_unit`

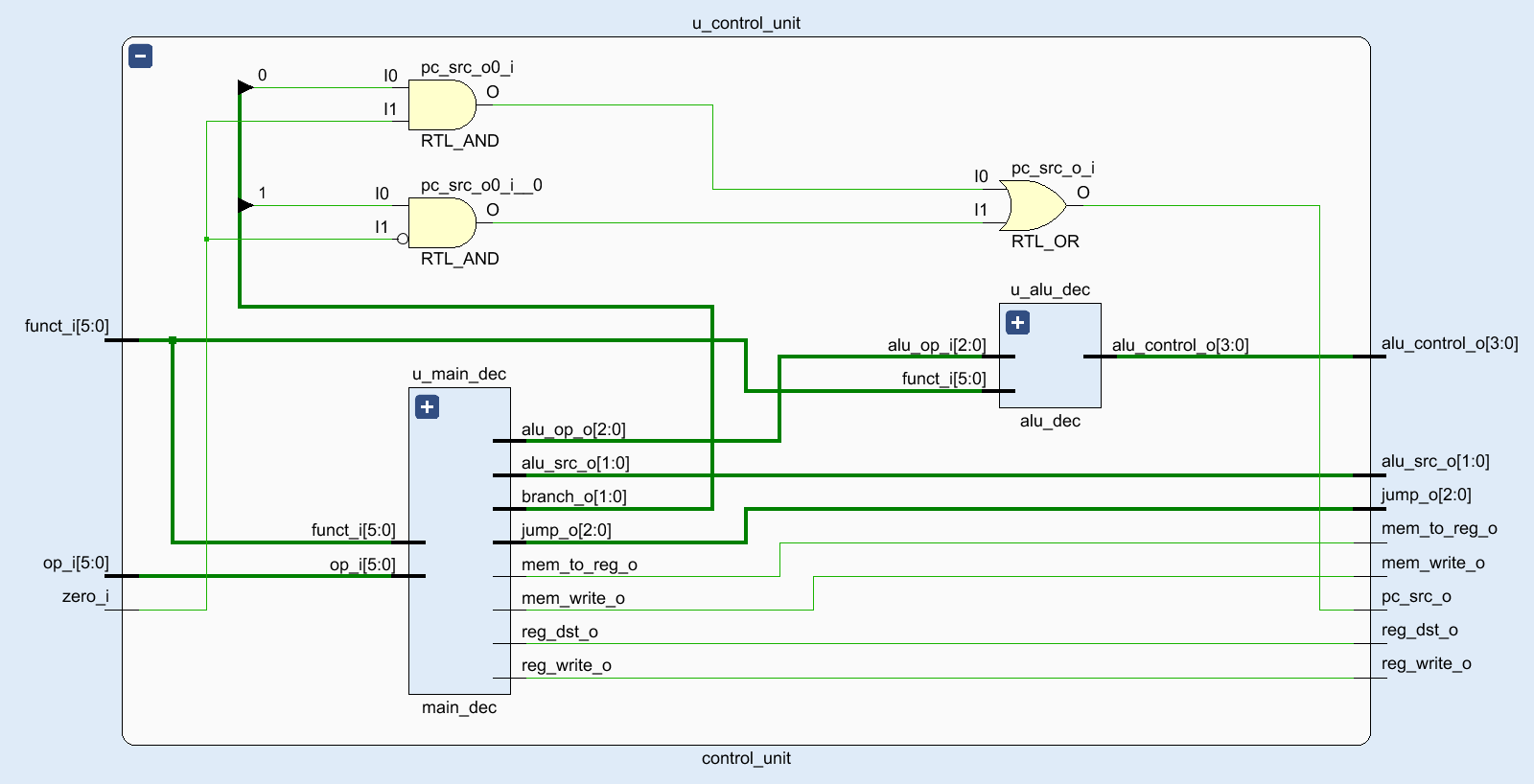

控制单元负责解析输入的指令，决定各个控制信号。

实现中，先通过主译码器 main_dec 解码，对其中类型为 R-type 的指令再通过 ALU 译码器 alu_dec 解码。

代码见这里。实现中将控制信号集中赋值，省去了书写大量赋值语句的麻烦。

logic [13:0] bundle;
assign {reg_write_o, reg_dst_o, alu_src_o, alu_op_o,
        jump_o, branch_o, mem_write_o, mem_to_reg_o} = bundle;

always_comb begin
  unique case (op_i)
    6'b001000: bundle = 14'b10010000000000;   // ADDI
    // ...
  endcase
end

2.4.1 `main_dec`

主译码器，完整真值表如下¹：

指令	`opcode`	`funct`	`rw`	`rd`	`alu_s`	`alu_op`	`j`	`b`	`mw`	`mr`
`add`	`000000`	`100000`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`sub`	`000000`	`100010`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`and`	`000000`	`100100`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`or`	`000000`	`100101`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`slt`	`000000`	`101010`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`sll`	`000000`	`000000`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`srl`	`000000`	`000010`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`sra`	`000000`	`000011`	`1`	`1`	`00`	`100`	`000`	`00`	`0`	`0`
`addi`	`001000`		`1`	`0`	`01`	`000`	`000`	`00`	`0`	`0`
`andi`	`001100`		`1`	`0`	`01`	`010`	`000`	`00`	`0`	`0`
`ori`	`001101`		`1`	`0`	`01`	`110`	`000`	`00`	`0`	`0`
`slti`	`001010`		`1`	`0`	`01`	`111`	`000`	`00`	`0`	`0`
`lw`	`100011`		`1`	`0`	`01`	`000`	`000`	`00`	`0`	`1`
`sw`	`101011`		`0`		`01`	`000`	`000`	`00`	`1`
`j`	`000010`		`0`				`001`		`0`
`jal`	`000011`		`1`	`0`			`101`		`0`
`jr`	`001000`	`001000`	`0`				`010`		`0`
`beq`	`000100`		`0`		`00`	`001`	`000`	`01`	`0`
`bne`	`000101`		`0`		`00`	`001`	`000`	`10`	`0`

其中：

opcode 表示指令对应的操作码。
funct 表示指令对应的功能码，用于 ALU 区分同一类型的不同指令。
rw 即 reg_write，当需要写寄存器时为 1。
rd 即 reg_dst，当指令类型为 R-type 时为 1，I-type 时为 0。
alu_s 即 alu_src，alu_src[1] 决定 src_a 的取值，alu_src[0] 决定 src_b 的取值。
- alu_src[1] 为 0 时，src_a 为寄存器文件 RD1 读出值；
- alu_src[1] 为 1 时，src_a 为 instr_i[10:6]（需 32 位零扩展），用于移位指令 sll 等；
- alu_src[0] 为 0 时，src_b 为寄存器文件 RD2 读出值；
- alu_src[0] 为 1 时，src_b 为 instr_i[15:0]（需 32 位符号扩展），用于需要立即数计算的指令 addi 等。
alu_op 用于和 funct 一起指定 ALU 的操作。指令 beq, bne 需要做减法，因此也有对应的值。
j 即 jump，当指令为 j, jal, jr 时分别为 001, 101, 010。这只是我个人的实现方式，其效果在于 datapath 的代码到时候写起来比较方便。
b 即 branch，当指令为 beq, bne 时分别为 01, 10。
mw 即 mem_write，当需要写内存 dmem 时为 1，用于指令 sw。
mr 即 mem_ro_reg，当需要将内存 dmem 读出的值写入寄存器时为 1，用于指令 lw。

nop 实际上只是 sll 的特例，这里就省略了。

2.4.2 `alu_dec`

ALU 译码器，完整真值表如下：

指令	`alu_op`	`funct`	`alu_control`
`add`	`100`	`100000`	`0010`
`sub`	`100`	`100010`	`0110`
`and`	`100`	`100100`	`0000`
`or`	`100`	`100101`	`0001`
`slt`	`100`	`101010`	`0111`
`sll`	`100`	`000000`	`0011`
`srl`	`100`	`000010`	`1000`
`sra`	`100`	`000011`	`1001`
`addi`, `lw`, `sw`	`000`		`0010`
`beq`, `bne`	`001`		`0110`
`andi`	`010`		`0000`
`ori`	`110`		`0001`
`slti`	`111`		`0111`

2.5 `datapath`

数据通路的作用就是将所有这些部件连接起来，传递各种信号。

这张图不用细看，下面我会拆解开来讲解其中的每个部件。

代码见这里。

2.6 `sign_ext`

符号扩展模块的作用是将 16 位的立即数符号扩展至 32 位。

使用时从 $\textrm{A}$ 读入待扩展的数据，从 $\textrm{RESULT}$ 输出扩展后的数据。

代码见这里。

2.7 `adder`

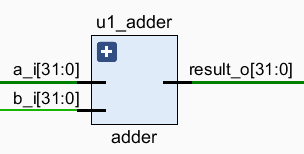

32 位加法器，用于计算 PC 值及跳转地址。

使用时读入 $\textrm{A}$ 和 $\textrm{B}$ ，从 $\textrm{RESULT}$ 输出 $\textrm{A}$ 和 $\textrm{B}$ 相加后的值。

代码见这里。

2.8 `mux2`, `mux4`

多路复用器，用于数据多选一，操作数位数可改变。

使用时读入多路 $\textrm{DATA}$ ，从 $\textrm{RESULT}$ 输出 $\textrm{SELECT}$ 选择的那一路的数据。以 mux4 为例， $\textrm{SELECT}$ 为 $$00$$ , $$01$$ , $$10$$ , $$11$$ 时分别输出 $\textrm{DATA}_0$ , $\textrm{DATA}_1$ , $\textrm{DATA}_2$ , $\textrm{DATA}_3$ 的值。

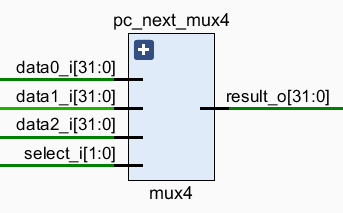

图中 mux4 只输入了 3 个 $\textrm{DATA}$ ，是因为这里只需要用到 3 个。教材的电路设计中并没有用到 mux4，我引入 mux4 的目的是为了简化 pc_next 和 write_reg 的选择电路。

对于 pc_next（新的 PC 值），其值的选择逻辑如下（部分符号释义见 1.1 节）：

一般情况下，pc_next = PC + 4，由 pc_src 信号控制 pc_branch_next_mux2 选择，此时 pc_src 为 0；
对于指令 beq, bne，pc_next = BTA，由 pc_src 信号控制 pc_branch_next_mux2 选择，此时 pc_src 为 1，jump[1:0] 为 00；
对于指令 j, jal，pc_next = JTA，由 jump 信号控制 pc_next_mux4 选择，此时 pc_src 为 1，jump[1:0] 为 01；
对于指令 jr，pc_next = [rs]，由 jump 信号控制 pc_next_mux4 选择，此时 pc_src 为 1，jump[1:0] 为 10。

对于 write_reg（写入的目标寄存器），由 reg_dst 和 jump 信号控制 write_reg_mux4 选择，其值的选择逻辑如下：

对于 I-type 指令，write_reg = [rt]，此时 reg_dst 为 0，jump[2] 为 0；
对于 R-type 指令，write_reg = [rd]，此时 reg_dst 为 1，jump[2] 为 0；
对于指令 jal，write_reg = $ra，此时 jump[2] 为 1。

对于 write_reg_data（写入目标寄存器的数据），其值的选择逻辑如下：

一般情况下，write_reg_data = alu_result，其中 alu_result 为 ALU 运算结果，由 mem_to_reg 信号控制 result_mux2 选择，此时 mem_to_reg 为 0，jump[2] 为 0；
对于指令 lw，write_reg_data = [Address]，由 mem_to_reg 信号控制 result_mux2 选择，此时 mem_to_reg 为 1，jump[2] 为 0；
对于指令 jal，write_reg_data = PC + 4；由 jump 信号控制 write_reg_data_mux2 选择，此时 jump[2] 为 1。

代码见这里。

2.9 `reg_file`

寄存器文件内置了 32 个 32 位寄存器，用于读写临时数据。

使用时从 $\textrm{RA}_1$ 和 $\textrm{RA}_2$ 分别读入地址（范围： $[\mathtt{0x0},\mathtt{0x1F}]$ ）以指定寄存器，然后从 $\textrm{RD}_1$ 和 $\textrm{RD}_2$ 分别输出对应寄存器中的 32 位数据。其中 0 号寄存器的值始终为 $$0$$ ，因此在实现中直接返回 $$0$$ 。当写使能 $\textrm{WE}_3$ 为 $$1$$ 时，在时钟上升沿将数据 $\textrm{WD}_3$ 写入地址 $\textrm{WA}_3$ 指定的寄存器。当重置信号 $\textrm{RST}$ 为 $$1$$ 时，清空所有寄存器中的数据。

代码见这里。

2.10 `flip_flop`

触发器，用于储存 PC。

在时钟上升沿将新的 PC 值 $\textrm{D}$ 写入。当重置信号 $\textrm{RST}$ 为 $$1$$ 时，将 PC 异步清零。

代码见这里。

2.11 `alu`

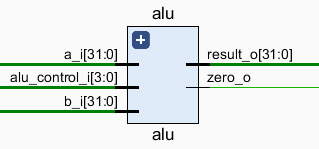

算术逻辑单元（ALU），用于加减、位运算等算术操作。

ALU 根据 $\textrm{ALU\\_CONTROL}$ 信号决定对操作数 $\textrm{A}$ 和 $\textrm{B}$ 进行何种运算，从 $\textrm{RESULT}$ 输出运算结果，从 $\textrm{ZERO}$ 输出结果是否为 $$0$$ 。其中 $\textrm{ALU\\_CONTROL}$ 由控制单元根据 $\textrm{ALU\\_OP}$ 和 $\textrm{FUNCT}$ 决定（详见 2.4.2 节）。具体映射表如下：

`alu_control`	`result`	指令
`0000`	`a & b`	`and`, `andi`
`0001`	`a \| b`	`or`, `ori`
`0010`	`a + b`	`add`, `addi`, `lw`, `sw`
`0011`	`b << a`	`sll`
`0100`	`a & ~b`
`0101`	`a \| ~b`
`0110`	`a - b`	`sub`, `beq`, `bne`
`0111`	`a < b ? 1 : 0`	`slt`, `slti`
`1000`	`b >> a`	`srl`
`1001`	`b >>> a`	`sra`

代码见这里。

3 样例测试

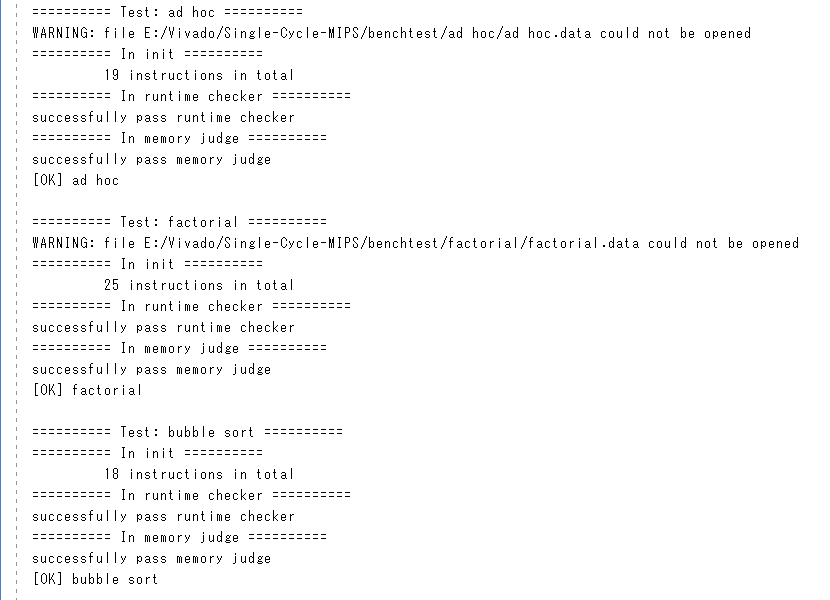

3.1 测试结果

3.2 测试环境

Windows 10 Version 2004 (OS Build 19041.172)
Vivado v2019.1

参考资料

David Money Harris, Sarah L. Harris: Digital Design and Computer Architecture Second Edition
MIPS Instruction Set - MIPT-ILab / mipt-mips Wiki - GitHub
361 Computer Architecture Lecture 9: Designing Single Cycle Control - Northwestern
